El tronco del árbol actúa como una palanca. Ésta es simplemente una barra que oscila sobre un eje o punto de apoyo. Si se aplica una fuerza que empuja o tira sobre un punto de la palanca, ésta oscila sobre el punto de apoyo ejerciendo una acción útil sobre otro punto. La fuerza que se aplica, llamada potencia ( contrapeso), permite levantar un peso, o vencer una resistencia. Ambas son llamadas carga.

El punto en que se mueve la palanca es tan importante como la potencia que se aplica. Una potencia (contrapeso) menor puede mover la misma carga, si se aplica más alejada del punto de apoyo. Es decir, la potencia debe mover una distancia mayor para equilibrar la carga.

Es fundamental tener en cuenta la distancia que hay entre la carga o el contrapeso y el punto de apoyo.

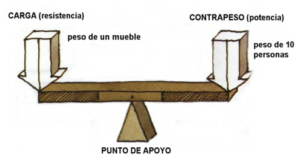

PUNTO DE APOYO EN EL CENTRO

La carga y el contrapeso se hallan equidistantes del punto de apoyo. Aquí, ambas fuerzas son iguales y ambos extremos oscilan con igual intensidad hasta hallar el equilibrio.

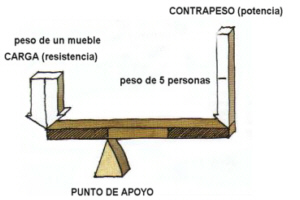

El contrapeso está dos veces más lejos del punto de apoyo que la carga. A pesar de que el contrapeso sólo pesa la mitad, ejerce el doble de fuerza que la carga

          PALANCAS DE PRIMER GRADO

Básicamente, existen tres tipos de palancas, las de 1º grado tienen el punto de apoyo situado siempre entre la carga y la fuerza que se le imprime desde el extremo opuesto.

Si el contrapeso (potencia) están a una distancia   del punto de apoyo doble de la que hay entre la Carga (resistencia) y este punto ( esquema de arriba) , se observa que se necesita la mitad de Contrapeso para levantar la Carga (ejemplo, peso de un mueble. Y si la distancia entre el Contrapeso (potencia)   y el punto de apoyo fuese tres veces mayor que la distancia entre el punto y la Carga, sólo se necesitaría un tercio del Contrapeso, y así sucesivamente, ya que la palanca aumenta la cantidad de fuerza  que se aplica sobre ella.



El objeto que se pesa es la carga, y los contrapesos realizan la fuerza para equilibrar el mecanismo. Ambos pesos son iguales y se encuentran a la misma distancia.

El punto de apoyo no está en el centro, y el peso se desplaza por la barra hasta que equilibra el objeto que debe ser pesado.

La fuerza realizada por el operador se aumenta para extraer el clavo. La carga es la resistencia del clavo al ser extraído

Los alicates son una palanca combinada ( una pareja de palancas unidas en el punto de apoyo). La carga es la resistencia que el objeto opone al cierre de la herramienta



Basta inclinar las varas de la carretilla para poder transportar una pesada carga con un pequeño esfuerzo.

Las tijeras son palancas combinadas de primer grado. Realizan una fuerte acción de corte cerca del punto de apoyo. La carga es la resistencia del material a la acción de corte de las hojas de la tijera.

Al elevar las varas es posible levantar una pesada carga que se halla más cerca del punto de apoyo, la rueda.

Al levantar el mango, se supera la fuerte resistencia de la tapa.

El cascanueces es una palanca combinada de segundo grado. La carga es la resistencia que la cáscara de la nuez opone a ser partida.

El martillo actúa como una palanca de tercer grado cuando se utiliza para clavar un clavo. El punto de apoyo es la muñeca y la carga es la resistencia que opone la madera. La cabeza del martillo se mueve a mayor velocidad que la mano al golpear.

Mientras una de las manos actúa como punto de apoyo, la otra provee la fuerza para mover la caña. La carga es el peso del pez., que se puede levantar a gran altura con un movimiento de mano corto.

Un par de pinzas es una palanca de tercer grado   compuesta. El esfuerzo que ejercen los dedos se reduce en los extremos de la pinza, lo cual le permite tomar objeto

Las cortaúñas son una combinación clara de dos palancas que permiten realizar una potente acción de corte y son fáciles de manipular. El mango es una palanca de segundo grado que presiona las dos hojas de corte hasta unirlas. Las hojas actúan con gran fuerza, y dan lugar a una combinación de palancas de tercer grado. Los filos de las hojas realizan un movimiento corto para vencer la dura resistencia que ofrece la uña.
